 codage couleur des canalisations et bouteilles

Aller en bas
5 participants
AuteurMessage
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

codage couleur des canalisations et bouteilles Empty
MessageSujet: codage couleur des canalisations et bouteilles   codage couleur des canalisations et bouteilles Icon_minitimeLun 8 Oct - 18:49

Pour les pinailleurs de tout poil qui veulent mettre de la couleur dans les habitacles ou les compartiments moteur de leurs maquettes. "code de couleur, standard France, 1939, US 1943 et Allemagne et Grande Bretagne

Tuyauteries
Air...........................bleu...............................bleu/vert.............bleu..................
Eau(refroidissement).....vert...............................vert/blanc/vert.......... vert ....................bleu
Huile........................marron...............................jaune..................... marron ..................noir
Hydraulique.........................................................bleu/jaune/bleu..................... blanc
Essence ....................jaune...................................rouge..................... jaune ...........rouge
Extincteur..................rouge............................................................ rouge ...................blanc/rouge/blanc
Echappement...............noir.........................................................................noir
Oxygène....................blanc......................................vert........................ bleu/blanc
Oxygène circuit remplissage.........................................vert/jaune/vert
Air/essence................bleu rayé jaune
Air/huile....................bleu rayé marron
Air déprimé ......................blanc/noir
Air comprimé ........jaune/jaune


Bouteilles (France)
Oxygène.....................blanc
Air...........................bleu
Acide carbonique...........jaune
Hydrogène..................rouge

Italie (source Will)
Oxygène.....................blanc neige
Air...........................bleu
Extincteur...........rouge
Carburant..................jaune chrome
Eau ................ Vert
Lubrifiant ......... Marron
Echappement ....... Noir.


Sources: notice technique MB 152, notice Breguet 693, manual erection maintenance B-17, P-47, P-51, TO, TM....

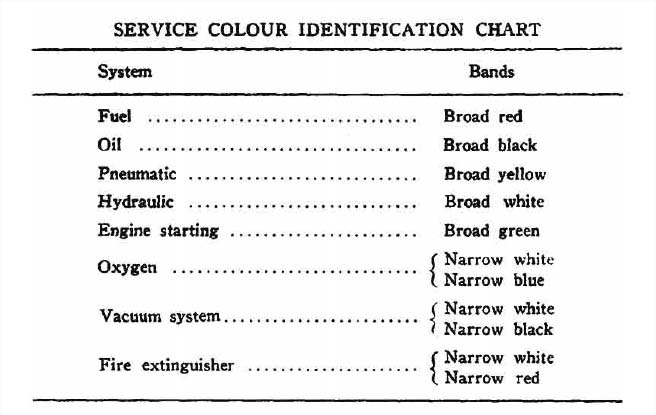

Air Ministry
codage couleur des canalisations et bouteilles Colour10

RLM
codage couleur des canalisations et bouteilles German%252520Luft%252520piping%252520colors


Italie (source Will)
Oxygène.....................blanc neige
Air...........................bleu
Extincteur...........rouge
Carburant..................jaune chrome
Eau ................ Vert
Lubrifiant ......... Marron
Echappement ....... Noir.


Ci dessous extrait du "manual erection & maintenance P 51"[/color][/color]
Fichiers joints
codage couleur des canalisations et bouteilles Attachmentcode couleur.jpg
Vous n'avez pas la permission de télécharger les fichiers joints.
(57 Ko) Téléchargé 0 fois


Dernière édition par Waroff le Ven 5 Déc - 10:40, édité 12 fois
Revenir en haut Aller en bas
Gretsch

Gretsch


Messages : 440
Date d'inscription : 01/04/2011
Age : 62
Localisation : Toulouse

codage couleur des canalisations et bouteilles Empty
MessageSujet: Re: codage couleur des canalisations et bouteilles   codage couleur des canalisations et bouteilles Icon_minitimeLun 8 Oct - 19:54

Bonne idée! cheers

Chez les Soviets, c'était quasiment comme chez les Français, à part quelques détails (normal, leurs moteurs étant presque tous d'origine française... Wink ):

Oxygène, comme l'air: bleu
Gaz inerte (Co2): rouge

Pascal

Revenir en haut Aller en bas
Athos

Athos


Messages : 584
Date d'inscription : 24/09/2011
Age : 72
Localisation : Près d'orly

codage couleur des canalisations et bouteilles Empty
MessageSujet: Re: codage couleur des canalisations et bouteilles   codage couleur des canalisations et bouteilles Icon_minitimeLun 8 Oct - 20:30

En voilà une initiative qu'elle est bonne! Merci Waroff cheers
Revenir en haut Aller en bas
KitRookie37

KitRookie37


Messages : 571
Date d'inscription : 01/04/2011
Age : 56
Localisation : Tours

codage couleur des canalisations et bouteilles Empty
MessageSujet: Re: codage couleur des canalisations et bouteilles   codage couleur des canalisations et bouteilles Icon_minitimeMar 9 Oct - 4:45

Bonjour à tous,
Effectivement, un grand merci.
Amicalement.
Alain.
Revenir en haut Aller en bas
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

codage couleur des canalisations et bouteilles Empty
MessageSujet: Re: codage couleur des canalisations et bouteilles   codage couleur des canalisations et bouteilles Icon_minitimeDim 9 Juin - 23:05

MAJ avec infos Grande Bretagne
Revenir en haut Aller en bas
F4WILL




Messages : 41
Date d'inscription : 11/08/2015

codage couleur des canalisations et bouteilles Empty
MessageSujet: Re: codage couleur des canalisations et bouteilles   codage couleur des canalisations et bouteilles Icon_minitimeLun 21 Sep - 12:31

EN complément je "source" les références des couleurs des tuyauteries rigides Italiennes, le document est la "Comunicazione 148".
On trouve un schéma des réseaux avec ces références dans le manuel du "AER MACCHI C 200 serie XIX ed. 1941 usine BREDA à la page 90.
Dans le même manuel on retrouve les schémas en couleurs Tavola 14 pour la tubazione Bezina en Gialio, Aria Azzuro (le moteur Fiat A 74 démarre à l'air comprimé) et Tavola 17 rosso pour le circuit de l'"estintore" à CO2.
Les flexibles sont à priori noires.
En résumé :
Estintore : Rosso
Benzina : Gialio chrome
Aria : Azzuro
Olio : Bruno

Oxygene : Bianco neve
Verde : circuit d'eau de refroidissement

Autre détail de couleur Italienne pour le FIAT G 50 bis des series MM 5933 > 6247, page 31 du manuel du 23/5/1939 "Tutte le parte interne sono verniciate con vernice antiruggio grigia".
L'intérieur des FIAT G 50 bis est "gris antirouille FIAT", c'est aussi le cas des CR 42 et ce qui est conforme aux prescriptions de la "comunicazione 148".
Revenir en haut Aller en bas
