MessageSujet: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 25 Juil - 6:48

Bonjour,

Comme spécifié dans ma présentation, je suis tombé sous le charme d'un avion....le C.A.P.R.A R40 C2.
Grace à la gentillesse de Mr jacque MOULIN auteur des blogs "le journal de l Aerophile" et "les avions de la guerre de Algérie", j'ai pus avoir une copie d'un plan 3D en perspective.
Cette vue va me permettre avec les informations contenus dans le bloc "le journal de l Aerophile" de recontruire en CAO 3D l'appareil pour ensuite le réaliser en scratch au 1/32.

Les prochains messages concerneront la conception 3d.

Rory06
Revenir en haut Aller en bas
loadmaster

loadmaster


Messages : 161
Date d'inscription : 19/04/2011
Age : 64

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 25 Juil - 11:20

Bonjour,

et bienvenu sur cet excellent forum!

Du 3D, là tu m'intéresse.
Quel est ton outil?

Loadmaster
Revenir en haut Aller en bas
http://www.nvsouffle-aec.asso.fr/index.html
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 25 Juil - 11:34

loadmaster a écrit:
Bonjour,

et bienvenu sur cet excellent forum!

Du 3D, là tu m'intéresse.
Quel est ton outil?

Loadmaster

Bonjour,

Je me sert de TOPSOLID.
tu es intéressé dans quel sens.

Rory06
Revenir en haut Aller en bas
KitRookie37

KitRookie37


Messages : 571
Date d'inscription : 01/04/2011
Age : 56
Localisation : Tours

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 25 Juil - 14:25

Bonjour les potes,
Je trouve la démarche extrêmement intéressante, pourras-tu détailler ? Merci d'avance.
Amicalement.
Alain.
Revenir en haut Aller en bas
loadmaster

loadmaster


Messages : 161
Date d'inscription : 19/04/2011
Age : 64

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 25 Juil - 15:49

rory06 a écrit:

Je me sert de TOPSOLID.
tu es intéressé dans quel sens.

Rory06

Je travaille avec Catia, et j'ai aussi un projet d'avion en cours.
Topsolid, je ne connais pas. Quel sont les fichiers d'échange: dxf, step, stl...?

une trés belle expérience à suivre ici
http://www.master194.com/forum/viewtopic.php?f=4&t=62158&start=125

Loadmaster
Revenir en haut Aller en bas
http://www.nvsouffle-aec.asso.fr/index.html
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 25 Juil - 16:41

Bonjour,
voilà un projet très intéressant. Je sens que je vais prendre un abonnement
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 26 Juil - 5:49

Bonjour à tous.

Pour répondre à tous le monde en un seul message, voilà.

Topsolid est un logiciel 3D pro réalisé par missler qui est dédié à la conception et à l'usinage, bon logiciel mais beaucoup moins puissant que CATIA ou PRO ENG.

J'ai voulu vous envoyer des images d'un A7 E corsair 2 que je réalise actuellement, mais j'ai le droit que à 100 ko pour la taille des fichiers, cela ne passe pas.

Je vais essayer autre chose.

Bonne journée.

Rory06
Revenir en haut Aller en bas
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 26 Juil - 8:05

rory06 a écrit:
J'ai voulu vous envoyer des images d'un A7 E corsair 2 que je réalise actuellement, mais j'ai le droit que à 100 ko pour la taille des fichiers, cela ne passe pas.

Bonjour,
le volume alloué au forum pour les fichiers joints étant réduit du fait de sa gratuité, il fallait donc réduire la taille des fichiers images.
Le mieux est d'avoir un autre hébergeur, puis de coller le lien dans son message.
Revenir en haut Aller en bas
Stéphane GUERRERO




Messages : 612
Date d'inscription : 01/04/2011
Age : 54
Localisation : Vriange, pas loin de Dole (39)

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 26 Juil - 21:13

Bonjour Rory, le sujet que tu abordes m'intéresse tout particulièrement! Mais je ne fais que du 1/72. Cela dit, je vais tâcher de suivre ton projet que je trouve extrèmement intéressant!
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMar 4 Sep - 10:27

Bonjour,

Je n'ai pas abandonné le projet R40, mais bon vacances....et puis je n'arrive pas à poser des images de mon avancée en 3D.

Rory06
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMar 4 Sep - 11:34

J'ai trouvé un moyen de vous déposer quelles images de l'état d'avancement de la conception 3D.
C.A.P.R.A R40 Image_11
C.A.P.R.A R40 Docume14
C.A.P.R.A R40 Docume15
C.A.P.R.A R40 Docume16

Les grandes lignes sont définis, reste à paufiner toutes les formes, en autre l'empenage, les ailes et les nacelles moteur qui ne me plaisent pas.
Il manque également le logement du mitrailleur arrière.

A+

Rory06
Revenir en haut Aller en bas
Gretsch

Gretsch


Messages : 440
Date d'inscription : 01/04/2011
Age : 62
Localisation : Toulouse

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMar 4 Sep - 12:03

Joli travail! cheers Je vais regarder si je n'aurais pas quelques petites choses pour toi... Wink

Pascal
Revenir en haut Aller en bas
Stéphane GUERRERO




Messages : 612
Date d'inscription : 01/04/2011
Age : 54
Localisation : Vriange, pas loin de Dole (39)

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMar 4 Sep - 22:32

Beau travail j'attends la suite avec impatience!!!
Revenir en haut Aller en bas
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 5 Sep - 19:29

Joli travail!
je suis surpris par la taille des fuseaux moteur par rapport au volume des moteur eux mêmes.
J'aurais vu leur maître couple au plus près des cotes du moteur pour éviter d'"engendrer trop de traînée.
Revenir en haut Aller en bas
Stéphane GUERRERO




Messages : 612
Date d'inscription : 01/04/2011
Age : 54
Localisation : Vriange, pas loin de Dole (39)

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 5 Sep - 21:52

Peut-être qu'ainsi on a des formes un peu moins tourmentées et gagne-t-on en traînée?
Revenir en haut Aller en bas
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeMer 5 Sep - 23:05

Les formes moins tourmentées évitent des traînées parasites, mais à la base on a une section apparente créatrice de la traînée principale. Avec une forme aérodynamique tu ne diminueras pas sa traînée, mais éviteras de trop l'augmenter. Il faut donc réduire le maître couple au minimum et profiler au mieux.
Pour imager, tu planteras plus facilement une râpe à bois dans une motte de beurre qu'une quille! Wink
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 5:53

Waroff a écrit:
Joli travail!
je suis surpris par la taille des fuseaux moteur par rapport au volume des moteur eux mêmes.
J'aurais vu leur maître couple au plus près des cotes du moteur pour éviter d'"engendrer trop de traînée.

Bonjour,
En effet, les nacelles moteur ne me plaisent pas, elles ont un peu surdimensionnées.
Le soucis est que je n'ai que une vue d'ensemble de l'avion est perspective et des photo de la maquette à l'échelle 1 de la bête pour aménagement, et je ne vois pas grand chose.

De ce fait je suis grand ouvert à toutes aides.


Bonne journée.

Rory 06
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 6:39

Warof m'a donné un os....
Cet avion était prévu en autre pour un Hispano Suiza 12Y50, les dimensions que j'ai trouvé sont :

- Longueur : 1.722 m
- Largeur : 0.764 m
- Hauteur : 0.935 m

Ce que je ne sais pas, c'est si ces dimension sont avec tout les équipements (pompe à eau, compresseur etc) ou si c'est que le bloc avec sont arbre d'hélice.

Pour le maitre couple des nacelles moteur, celui si est de 1.95 m carré....de quoi refaire la num.

Rory06
Revenir en haut Aller en bas
Stéphane GUERRERO




Messages : 612
Date d'inscription : 01/04/2011
Age : 54
Localisation : Vriange, pas loin de Dole (39)

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 8:05

Waroff a écrit:
Les formes moins tourmentées évitent des traînées parasites, mais à la base on a une section apparente créatrice de la traînée principale. Avec une forme aérodynamique tu ne diminueras pas sa traînée, mais éviteras de trop l'augmenter. Il faut donc réduire le maître couple au minimum et profiler au mieux.
Pour imager, tu planteras plus facilement une râpe à bois dans une motte de beurre qu'une quille! Wink

C'est pour le moins imagé!!! What a Face
Revenir en haut Aller en bas
Waroff




Messages : 1016
Date d'inscription : 01/04/2011

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 8:54

rory06 a écrit:
Cet avion était prévu en autre pour un Hispano Suiza 12Y50, les dimensions que j'ai trouvé sont :

- Longueur : 1.722 m
- Largeur : 0.764 m
- Hauteur : 0.935 m

les 12YCrs faisait 1,723, les 12Y31, 45, 49 faisaient 2,129 et 2,044 , s'agissant du même bloc moteur, la longueur de 1,722 est possible suivant le type de compresseur

le 12 Y31-45, faisait 945 en hauteur et largeur 764 au niveau des carbu l'encombrement au niveau des couvre culasse était de 702(ce qui explique le galbe des flancs du capot moteur du D 520),
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 9:21

Merci Waroff pour ces informations.

Rory06
Revenir en haut Aller en bas
Gretsch

Gretsch


Messages : 440
Date d'inscription : 01/04/2011
Age : 62
Localisation : Toulouse

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 12:48

Dommage, je n'ai rien sur le R.40... Crying or Very sad Tu aurais entrepris un R.80, un R.90, un R.110, voire un R.74, un R.400 ou encore un R.100 de chez Matra, j'aurais peut-être eu de quoi.

Désolé de ne pouvoir t'aider.

Pascal
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 13:09

Gretsch a écrit:
Dommage, je n'ai rien sur le R.40... Crying or Very sad Tu aurais entrepris un R.80, un R.90, un R.110, voire un R.74, un R.400 ou encore un R.100 de chez Matra, j'aurais peut-être eu de quoi.

Désolé de ne pouvoir t'aider.

Pascal

Je sais il y a pratiquement rien sur cet avion hormis les infos du blog de Mr jacques MOUOLIN.
Merci quand même.
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 13:13

Suite aux bonnes remarques de Waroff, j'ai refait les nacelles moteur.
Pour cela j'ai retracé en gros le 12y50.

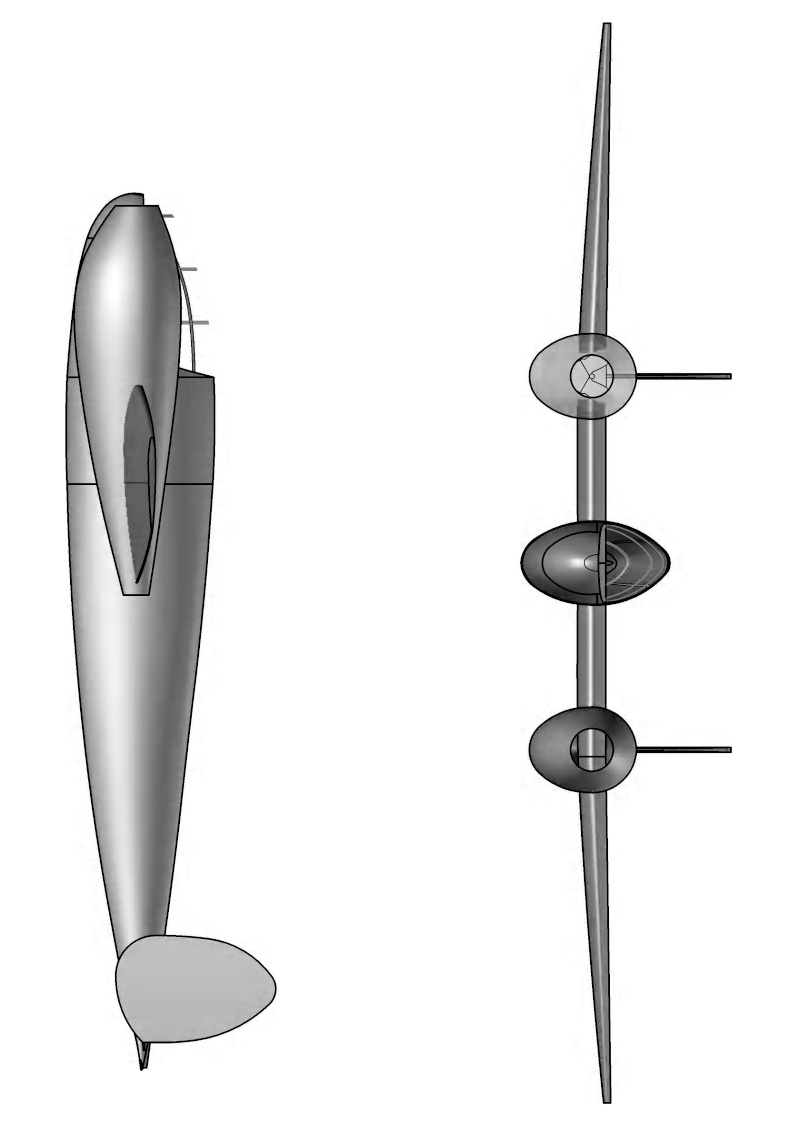

C.A.P.R.A R40 Docume17
C.A.P.R.A R40 Model_10

Le moteur est peut être un peu éloigné du bord de attaque de l'aile...

Vous en pensez quoi ...

Rory9206
Revenir en haut Aller en bas
pascal06




Messages : 140
Date d'inscription : 19/07/2012
Age : 61
Localisation : menton - Alpes maritimes

C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitimeJeu 6 Sep - 13:26

Gretsch a écrit:
Dommage, je n'ai rien sur le R.40... Crying or Very sad Tu aurais entrepris un R.80, un R.90, un R.110, voire un R.74, un R.400 ou encore un R.100 de chez Matra, j'aurais peut-être eu de quoi.

Désolé de ne pouvoir t'aider.

Pascal

J'avoue que le Matra R 110 à de la gueule.

Rory06
Revenir en haut Aller en bas
Contenu sponsorisé





C.A.P.R.A R40 Empty
MessageSujet: Re: C.A.P.R.A R40   C.A.P.R.A R40 Icon_minitime

Revenir en haut Aller en bas

C.A.P.R.A R40
Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Patrouille Simple :: Maquettes :: les ateliers de montage-
Sauter vers:
